FLAMBAJ

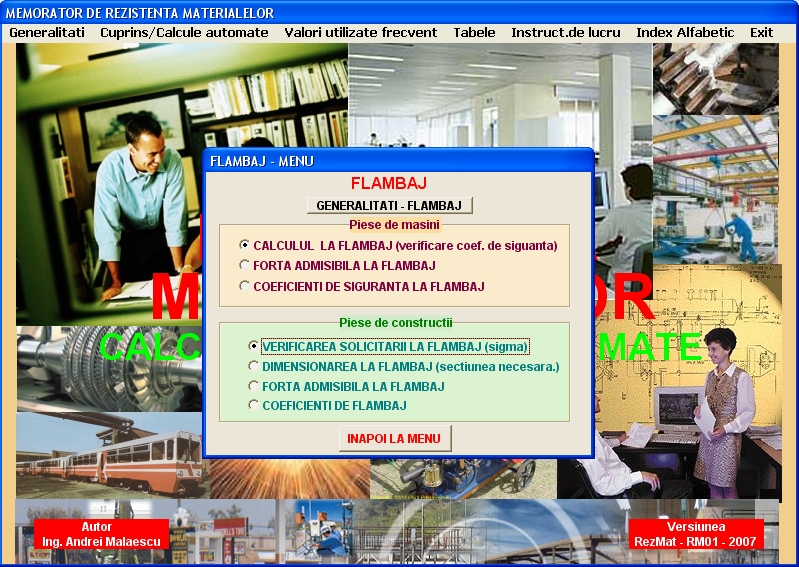

Fig.1

Reprezinta meniul pt. flambaj.

Se apasa butonul <GENERALITATI FLAMBAJ> si apare prima fereastra (fig.2) din calculul la flmbaj (verificarea coeficientului de siguranta)

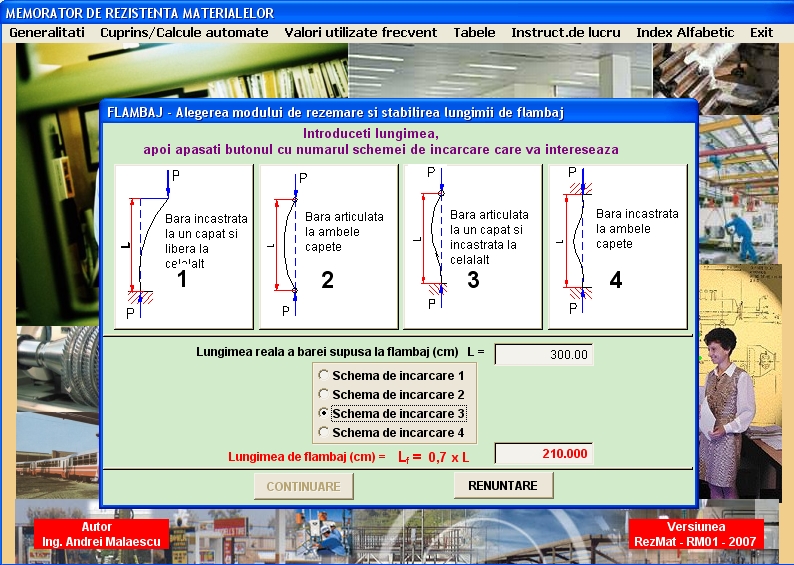

Fig.2. = Prima fereastra a calculul coeficientului de siguranta la flambaj

1. Se intriduce lungimea reala a barei (L) in cm

2. Se selecteaza schema de incarcare (in fig.2 s-a selectat schema 2) si programul calculeaza lungimea de flambaj (L_f)= 210.000 cm pt. schema 3) –(colorat in rosu)

3. <Click> pe valoarea L_f si se activeaza butonul <CONTINUARE>

4. Click pe butonul <CONTINUARE> activat

5. Se deschde fereastra din fig.3.

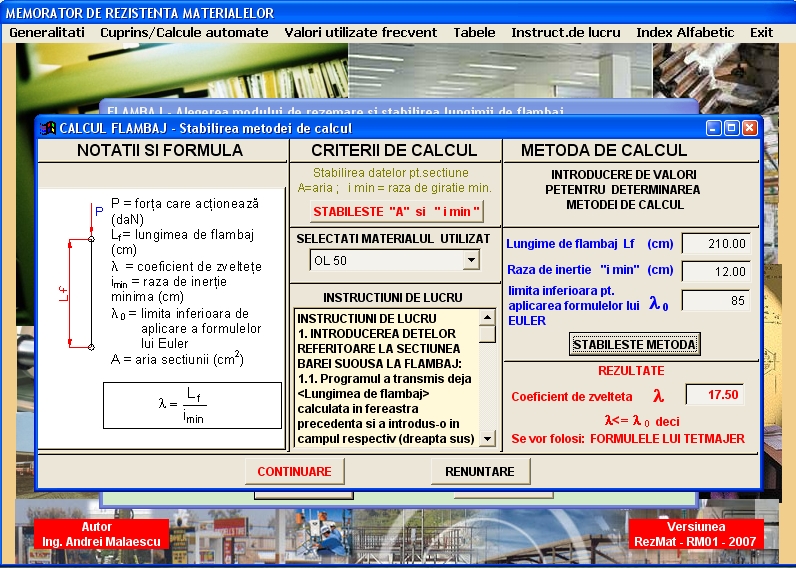

fig.3. = Stabilirea metodei de calcul (formula lui EULER sau TETMAYER)

1. La introducerea de valori pt. calcul, programul deja a inregistrat valoarea lungimii de flambaj (L_f)=210.00), calculata in fereastra anterioara (fig.1)

2. Click pe butonul de comanda <Stabilrste “A” si “i min”>

3. In fereastra care se deschide selectati forma sectiunii dvs. si completati datele sectiunii cerute de program, apoi click pe butonul <CALCULEAZA>

4. Se afiseaza (colorat cu risu) valoarea sctiunii A si a razei de giratie “i _min”, pe care programul le aduce in actuala fereastra si le inscrie in casutele respective de introducerea datelor.

5. Acivati cu mouse-ul lista <Selectati materialul utilizat>, selectati materialul si <ENTER> sau dublu clic pe el.

6. Se va complrta automat casuta l ₀ pentru materialul selectat

7. Click pe butonul de comanda <STABILESTE METODA> si programul calculeaza si afiseaza (colorat in rosu) valoarea coeficientului de sveltete l, face comparatia intre l ₀ si l si afiseaza ce metoda va folosi in continuare (EULER sau TETMAYER)

8. In acelasi timp se activeaza butonul de comanda <CONTINUARE>

9. Click pe butonul <CONTINUARE> si se deschide fereastra din fig.4.

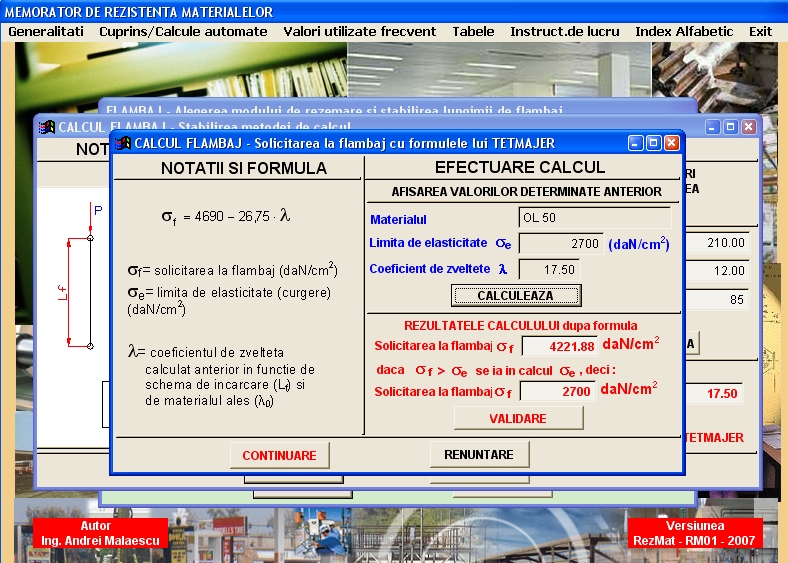

Fig.4

1. In acesta fereastra, programul a adus si a inscris in casutele respective, valorile calculate si memorate la pasii antriori (materialul,limita lui de elasicitate, coeficientul de zveltete)

2. Click pe butonul de comanda <CALCULEAZA> si apar (colorate cu rosu) rezultatele :

- solicitarea la flambaj s_f, cautata

- comparatie intre s_{f si} s_e si in functie de aceasta, trage concluzia afisand valoarea lui s_f

3. Click pe butonul de comanda <VALIDARE> si apare fereastra din Fig.5

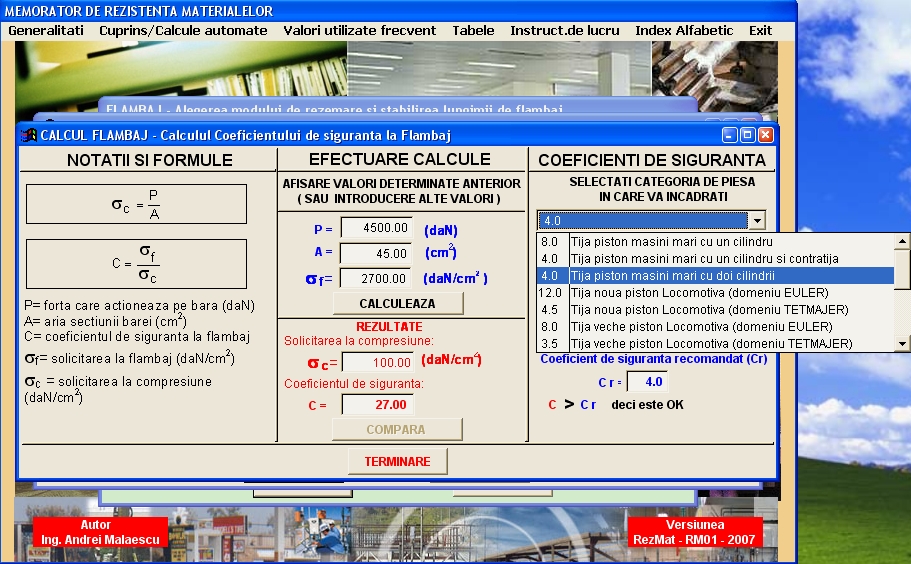

Fig.5

1. In aceasta fereastra programul a adus si a inscris valorile calculate si memorate anterior pt. sectiunea (A) si solicitarea la flambaj (s_f)

2. Completati valoarea fortei aplicate (P) (de exemolu 4500 daN) si click pe butonul <CALCULEAZA>

3. Programul calculeaza valoarea solicitarii la compresiune (s_c = 100 daN/cm²) si a coeficientului de siguranta la flamba cautat (C=27).

4. Deschideti lista <Categoria de piesa in care va incadrati>, selectati piesa care se aseamna cel mai mult cu cazul dvs., programul afiseaza valoarea coeficientului de siguranta al piesei respective, il compara cu coeficientul de siguranta calculat ca mai sus, si trage concluzia, (in cazul de fata) : “C > C_r deci este OK”

------------------------------------------------------------------------------------------------------------------------------------------------------

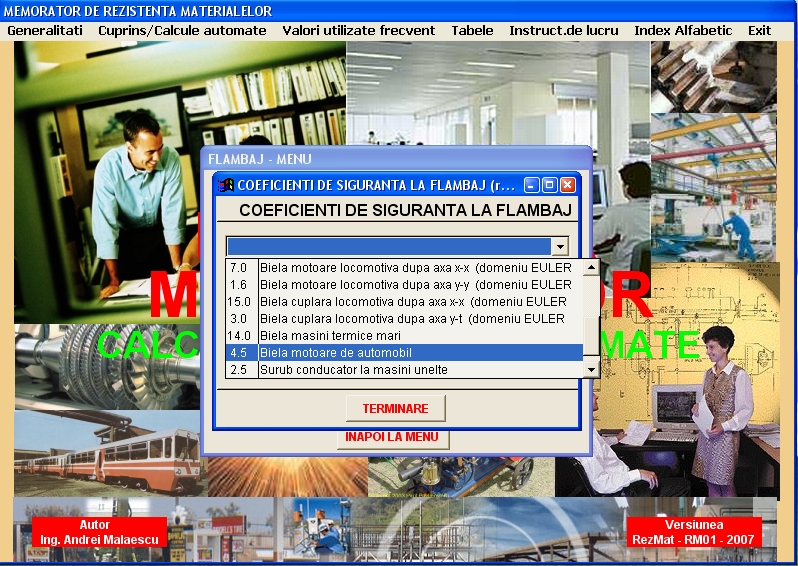

Daca in FLAMBAJ_MENIU se alege optiunea <COEFIFIENTII DE SIGURANTA LA FLAMBAJ> (recomandati)

apare fereastra din fig.6 :

Fig.6

--------------------------------------------------------------------------------------------------------------------------------------------------------

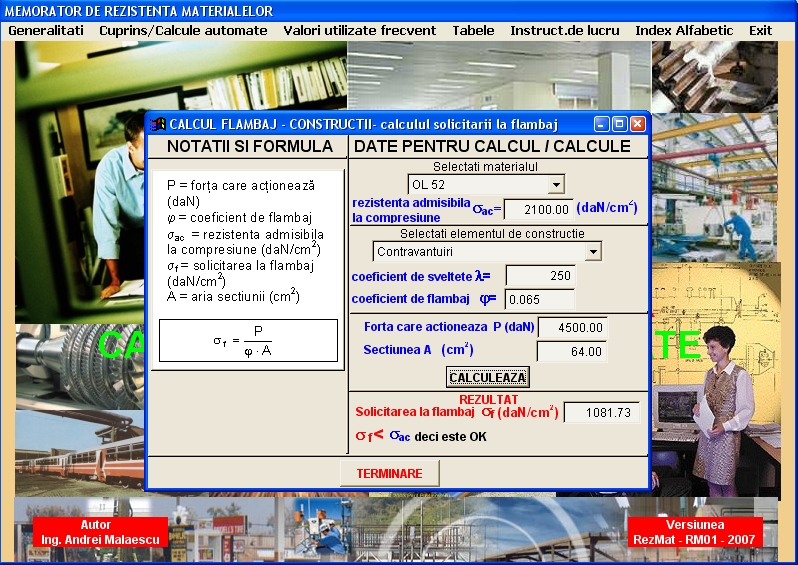

Daca in FLAMBAJ-MENU se selecteaza optiunea (piese de constructii) <VERIFICAREA SOLICITARII LA FLAMBAJ “sigma” > apare fereastra din fig.7 :

Fig.7

1. Activati lista <Selectati materialul>, selectati materialul si click pe el

2. Programul completeaza casuta cu (s_ac) = solicitarea admisibila la compresiune pt. materialul ales

3. Activati lista <Selectati elementul de constructie>, selectati elenentul dorit, click pe el si programul completeaza

in casutele de introducerea datelor valorile coeficientului de sveltete l si a coeficientului de flambaj j pentru elementul de constructie selectat

4. Completati valorile fortei care actioneaza (P) si sectiunea elementului (A)

5. Click pe butonul <CALCULEAZA>

6. Programul calculeaza si afiseaza (colorat cu rosu) valoarea solicitarii la flambaj a elementului respectiv

apoi trage concluzia (in cazul de fata) : “ s_f < s_ac deci este OK “

-------------------------------------------------------------------------------------------------------------------------------------------------------

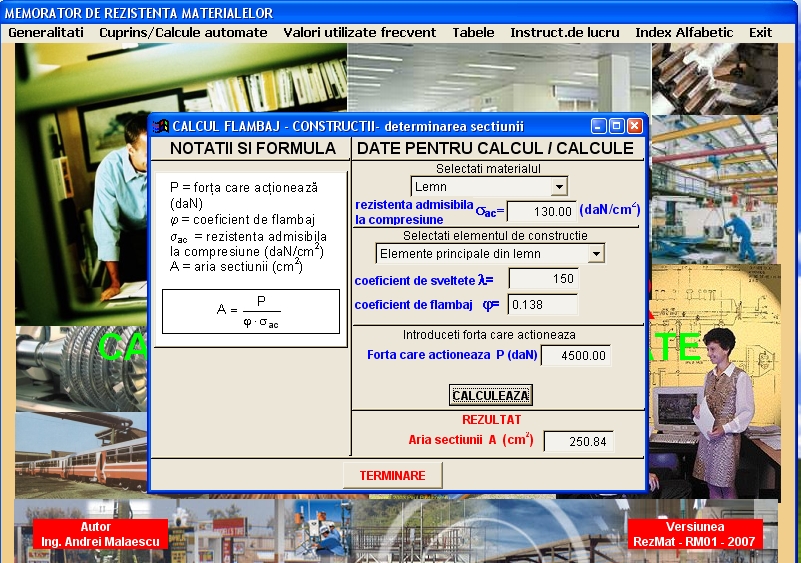

Daca in FLAMBAJ-MENU se selecteaza optiunea (piese de constructii) <DIMENSIONARE LA FLAMBAJ (sectiunea necesara) apare fereastra din fig.8 :

Fig.8

1. Activati lista <Selectati materialul>, selectati materialul si click pe el

2. Programul completeaza casuta cu (s_ac) = solicitarea admisibila la compresiune pt. materialul ales

3. Activati lista <Selectati elementul de constructie>, selectati elenentul dorit, click pe el si programul completeaza

in casutele de introducerea datelor valorile coeficientului de sveltete l si a coeficientului de flambaj j pentru elementul de constructie selectat

4. Introduceti forta care actioneaza (P) si click pe butonul <CALCULEAZA>

5. Programul calculeaza si afiseaza (colorat cu rosu) valoarea cautata a sectiunii (A)

___________________________________________________________________________________________

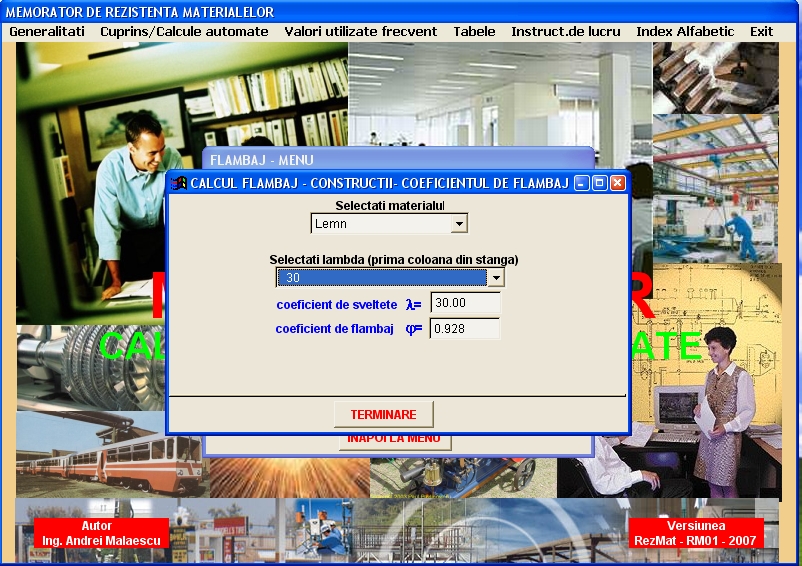

Daca in FLAMBAJ-MENU se selecteaza optiunea (piese de constructii) <COEFICIENTII DE FLAMBAJ (sectiunea necesara) apare fereastra din fig.9 :

Fig.9

1. Activati lista <Selectati materialul>, selectati materialu, click pe el

2. Activati lista <Selectati lambda (prima coloana din stanga) >, selectati valoarea lui lambda care va intereseaza si click.

3. Programul afiseaza valorile lui l si j pentru materialul selectat.
