INCOVOIERE
Se pot efectua urmatoarele calcule:
1. Dimensionarea unei sectiuni solicitate la incovoiere
2. Verificarea unei sectiuni solicitate la incovoiere
1. DIMENSIONAREA
1.1. Se cunoaste momentul incovoietor M (daN cm)
1.3. Pt. alegerea solicitarii admisibile selectati butonul “radio” 3 sau 4 si alegeti valoarea solicitarii admisibile pt materialul si cazul de solicitare din cazul dvs., apoi apasati butonul de comanda (din fereasra in care ati intrat) <INAPOI LA MENU> si ajungeti in prezeta fereastra.
1.4. In grupul de “pagini” din partea dreapta a ecranului, selectati “pagina” <DIMENSIONARE> (culoare vernil)
In casuta de text “sigma”, programul v-a transferat deja valoarea solicitarii admisibile pe care ati ales-o
1.5. Completati valoarea momentului incovoietor si apasati butonul <CALCULEAZA>
1.6. Dedesubt, la REZULTATE apare valoarea cautata a sectiunii (W) cm3 scrisa cu rosu
2. VERIFICAREA
2.1. Se determina modulul de rezistenta (W), apasand butonul de selectie 2 din coloana ALEGE VALORI PT. CALCUL

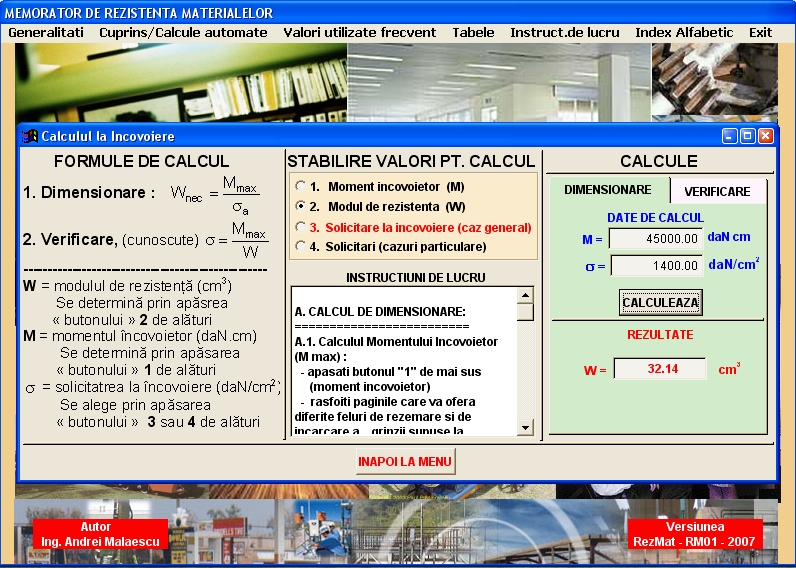

In fereastra care se deschide, alegeti forma sectiunii, introduceti dimensiunile sectiunii cerute de program, apasati butonul de comanda <CALCULEAZA>, apasati butonul <INAPOI LA MENU> pana ajungeti inapoi in fereastra din imagineaa de mai sus.
2.2. Selectati “pagina” <VERIFICARE> in care programu a inscris deja valoarea modulului de rezistenta (W) pe care ati clculat-o la punctul 2.1. de mai sus.
2.3. Determinati momentul incovoietor Mmax, selectand butonul “radio” 1 din coloana ALEGE VALORI PT>CALCUL; selectati schema de incarcare, introduceti datele cerute de program in fereastra care s-a deschis si apasati butonul <CALCULEAZA>, apoi inapoi la prezenta fereastra.
2.4. Selectati “pagina” <VERIFICARE> in care vet gasi completata valoarea lui Mmax calculata de program la pct 2.3.
2.5. Click pe <CALCULEAZA> si va
apare valoarea cautata pt. “sigma”, scrisa cu rosu la rubrica REZULTATE.
