INTINDERE / COMPRESIUNE
Cititi cu atentie, deoarece aceeasi maniera de lucru este aproximativ aceeasi la toate calculele din aplicatie
Se pot efectua urmatoarele calcule:
1. Dimensionarea unei sectiuni solicitate la intindere/compresiune
2. Verificarea unei sectiuni solicitate la intindere/compresiune
3.
Deformaia la intindere/compresiune
1. DIMENSIONAREA
1.1. Se cunoaste sectiunea A (cm2)
1.2. Se cunoaste forta F (daN)
1.3. Pt. alegerea solicitarii admisibile selectati butonul “radio” 4 sau 5 si alegeti valoarea solicitarii admisibile pt materialul si cazul de solicitare din cazul dvs., apoi apasati butonul de comanda (din fereasra in care ati intrat) <INAPOI LA MENU> si ajungeti in prezeta fereastra.
1.4. In grupul de “pagini” di partea dreapta a ecranului, selectati “pagina” <DIMENSIONARE> (culoare vernil)
In casuta de text “sigma”, programul v-a transferat deja valoarea solicitarii admisibile pe care ati ales-o
1.5. Completati valoarea fortei si apasati butonul <CALCULEAZA>
1.6. Dedesubt, la REZULTATE apare valoarea cautata a
sectiunii (A) cm2 scrisa cu rosu
2. VERIFICAREA
2.1. Se determina sectiunea, apasand unul din butoanele de
selectie 1,2, sau 3 (coloana din mijloc sus)=ALEGE
VALORI PT. CALCUL

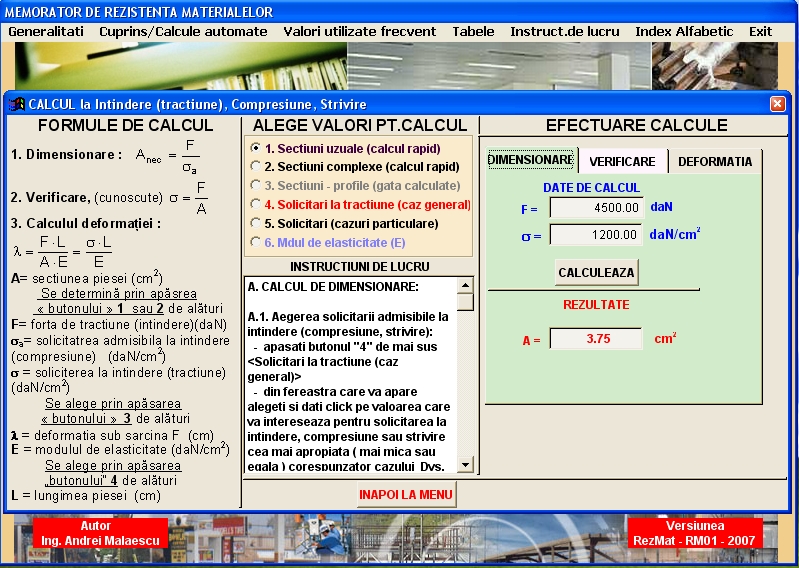

In fereastra care se deschide, alegeti forma sectiunii, introduceti dimensiunile sectiunii cerute de program, apasati butonul de comanda <CALCULEAZA>, apasati butonul <INAPOI LA MENU> pana ajungeti inapoi in fereastra din imagineaa de mai sus.
2.2. Selectati “pagina” <VERIFICARE> in care programu a inscris deja valoarea sectiunii pe care ati clculat-o la
punctul 2.1. de mai sus.
2.3. Introduceti valoarea fortei F, apasati
<CALCULEAZA> si obtineti la REZULTATE, valoarea solicitarii (scrisa cu
rosu) pe care o cautati.
3. DEFORMATIA
3.1. Selectati “pagina” <DEFORMATIA>
3.2. Completati valorile cunoscute ( F si L )
3.3. Valorile “sigma” si A sunt deja completate de program de la manevrele de mai sus)
3.4. Pentru determinarea lui E selectati butonul “radio” nr. 6 din coloana din mijloc (Modulul de elasticitate “E”), alegeti naterialul, dati ENTER, apoi apasati butonul de comanda <INAPOI LA MENU>
3.5. Veti gasi completata casuta cu valoarea lui “E”.; apasati butonul <CALCULEAZA> si obtineti la rubrica “REZULTATE” valoarea deformatiei scrisa cu rosu.
ACEASTA MANIERA DE
LUCRU ESTE IN PRINCIPIU ACEEASI LA TOATE CALCULELE DIN CUPRINSUL APLICATIEI.
