PREZENTAREA APLICAȚIEI <MOMENTE DE INERTIE>



Calculele de rezistență la încovoiere constau în:

                        - Calcule de dimensionare pe baza formulei:



Wnec=Mi/sa



 - Calcule de verificare pe baza formulei:



s =Mi/W



în care:

Mi = momentul încovoietor (daN cm)

W= modulul de rezistență la încovoiere (cm3)

s = rezistența la încovoiere (daN/cm2)



Rezultă că în ambele cazuri este necesar să cunoaștem valoarea modulului de rezistență la încovoiere W.



Determinarea modulului de rezistență la încovoiere necesită formule și calcule de multe ori foarte complicate în functie de forma sectiunii "grinzii" respective și implicit timp mult.



Pentru ușurarea muncii proiectantului și evitarea unor eventuale greșeli de calcul, vă ofer aplicatia <MOMENTE DE INERTIE> cu ajutorul căreia în câteva secunde puteți obține toate elementele legate de sectiunea data.



A.  Această aplicație faciliteazã calculul automat și rapid pentru:

1. Momentul de inertie (Ix) si (Iy) pentru secțiunea dată

2. Modulul de rezistență la încovoiere (Wx) și (Wy) pentru secțiunea dată.

3. Suprafața secțiunii date.

4. Pozitia centrului de greutate al secțiunii date.



B.  Meniul principal al aplicației se vede în foto 1, foto 2, foto 3, foto 4, foto 5,  foto 6, foto 7, foto 8 si fig 9 de mai jos.

"Paginile" 1 - 7 conțin fiecare câte 6 modele de secțiuni pentru care se pot calcula valorile arătate mai sus. Fiecare secțiune are un <buton> de selecție pe care este inscripționat numărul secțiunii.

 foto 1

Având selectata "pagina 1", din ea putem alege una din secțiunile 1- 6, dând click pe butonul cu numărul secțiunii respective


foto 2

Având selectata "pagina 2", din ea putem alege una din secțiunile 7-12, dând click pe butonul cu numărul secțiunii respective.




foto 3

Având selectata "pagina 3", din ea putem alege una din secțiunile 13-18, dând click pe butonul cu numărul secțiunii respective.



foto 4

Având selectată "pagina 4", din ea putem alege una din secțiunile 19-24, dând click pe butonul cu numărul secțiunii respective.



foto 5

Având selectată "pagina 5", din ea putem alege una din secțiunile 25-30, dând click pe butonul cu numărul secțiunii respective.





foto 6

Având selectată "pagina 6", din ea putem alege una din secțiunile 31-36, dând click pe butonul cu numărul secțiunii respective.



foto 7

Avănd selectată "pagina 7", din ea putem alege una din secțiunile 37-38, dând click pe butonul cu numărul secțiunii respective.



foto 8

Din acest ecran se pot selecta profilele scrise in dreptul butoanelor de optiune



foto 9

Din acest ecran se poate selecta metoda Mohr (foto 14) sau metoda Land (foto 15)



C. CUM SE LUCREAZĂ:

1. Exemplul 1: din meniul principal selectam  "pag 6" (foto 6).

Din acest ecran dacă selectăm de exemplu Secțiunea 33 apare ecranul din foto 10 :

foto 10

Dacă introducem în dreapta sus datele de calcul si apăsăm pe butonul "CALCULEAZA", apare ecranul cu rezultate din foto 11 de mai jos:

foto 11



2. Exemplul 2:

Dacă selectăm din meniul principal pagina "Laminate" apare ecranul din foto 8

Din acest ecran selectăm de ex. optiunea "Cornier cu aripi neegale". Va apare ecarnul din foto 12:



foto 12

Click pe lista "Denumire" din stânga ecranumlui, din care selectați dimensiunile profilului care vă interesează, <click>   sau  < enter > pe linia cu aceste dimensiuni, și în cele trei coloane din dreapta ecranului apar toate datele despre acest profil. Vezi foto 13:

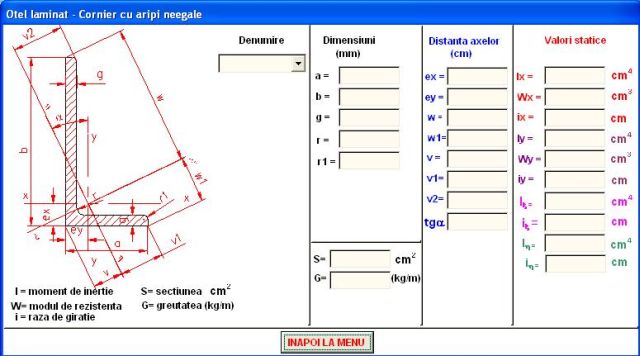

    foto 13


3. Exemplul 3

Dacă selectăm din meniul principal "pagina"  Metode grafice, apare ecranul din foto 9.

Din acest ecarn daca selectăm opțiunea "Metoda Mohre" apare ecranul (foto 14)

Din acest ecran dacă selectăm opțiunea"Metoda lui Lang" apare ecranul din foto 15)

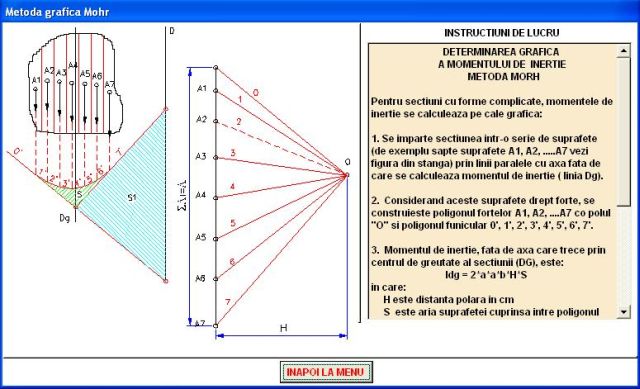

        foto 14

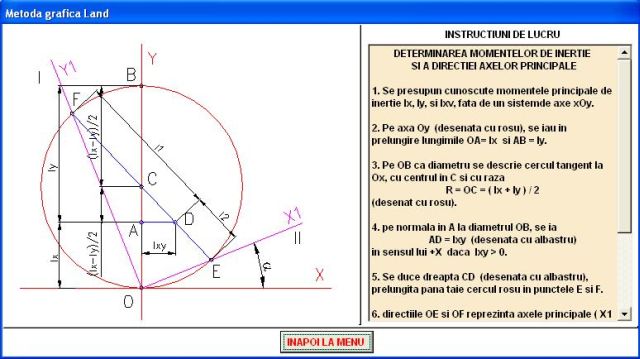

foto 15


Toate formulele de calcul din această aplicație sunt date doar pentru informarea Dvs. deoarece programul executã automat toate calculele din aceste formule dacă introduceți datele pe care vi le cere, în coloana "CALCULE" și apoi dați
< enter > pe butonul "CALCULEAZA".



TOTUL DUREAZÃ DOAR CÂTEVA SECUNDE !!!
